TPU包络蜗杆减速机

TPU包络蜗杆减速机

TPU包络蜗杆减速机 详细内容介绍:




TPU包络蜗杆减速机为平面一次包络蜗杆传动。中心距:100、125、160、200、250、315、400、500。速比:10、12.5、16、20、25、 31.5、40、50、60。TPU包络蜗杆减速机是一种新兴的传动装置,其承载能力大,传动效率高,结构紧凑、合理。此减速机是按照中华人民共和国机械行业标准JB/T9051——1999《平面包络环面蜗杆减速机》设计制造。

减速机是一种动力传达机构,利用齿轮的速度转换器,将电机(马达)的回转数减速到所要的回转数,并得到较大转矩的机构。在目前用于传递动力与运动的机构中,减速机的应用范围相当广泛。

TP系列平面包络环面蜗杆减速机(JB/T9051-199-)为平面一次包络蜗杆传动,传动TPU、TPS、TPA三种形式,适合于冶金、矿山、起重、运输、建筑、石油、化工、航天、航海设备或精密传动的减速传动。

TPU包络蜗杆减速机工作条件:蜗杆转速不超过1500r/min;工作环境温度为+40-40℃,当工作环境温度0℃以下时,启动前润滑油必须加热到0℃以上,或采用低凝固点的润滑油;当环境温度超过40℃时,需采取强迫冷却措施。

该减速器系列有四种型式:TPG、TPU、TPA、TPS 其中TP-平面包络环面蜗杆组合为

A:TPG-通用型平面包络环蜗杆减速器,蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧

B:TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器

C:TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器

D:TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速器

型号及传动比

型号 中心距a

TPG    系列 80 100 — — — — — — — — — — —

   系列 — — — — — — — — — — — — —

TPU    系列 125 — 160 — 200 — 250 — 315 — 400 — 500

   系列 — 140 — 180 — 224 — 280 — 355 — 450 —

TPS    系列 125 — 160 — 200 — 250 — 315 — 400 — 500

   系列 — 140 — 180 — 224 — 280 — 355 — 450 —

TPA    系列 125 — 160 — 200 — 250 — 315 — 400 — 500

   系列 — 140 — 180 — 224 — 280 — 355 — 450 —

注:优先选用   系列,表中   系列的中心距仅提出型式规格。

减速器的公称传动比i 型 号 TPG TPU TPS TPA

公称传动比i 10 12.5 16 20 25 31.5 40 50 63

XLK型摆线针轮减速机
XLK型摆线针轮减速机
HL型-弹性柱销联轴器
HL型-弹性柱销联轴器
K系列螺旋锥齿轮减速机
K系列螺旋锥齿轮减速机

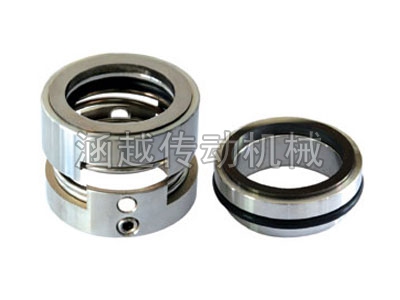

202中型机械密封
